Data Lake Architecture

LiveF1 implements a three-layer data processing architecture known as the Medallion Architecture . This design pattern organizes data into Bronze (raw), Silver (cleaned), and Gold (analytics-ready) layers, ensuring data quality and efficient processing.

Bronze Layer

Raw data ingestion Raw logs and records Single source of truth

Silver Layer

Cleaned & enriched data Standardized formats Quality assured

Gold Layer

Analytics-ready data Optimized queries Business metrics

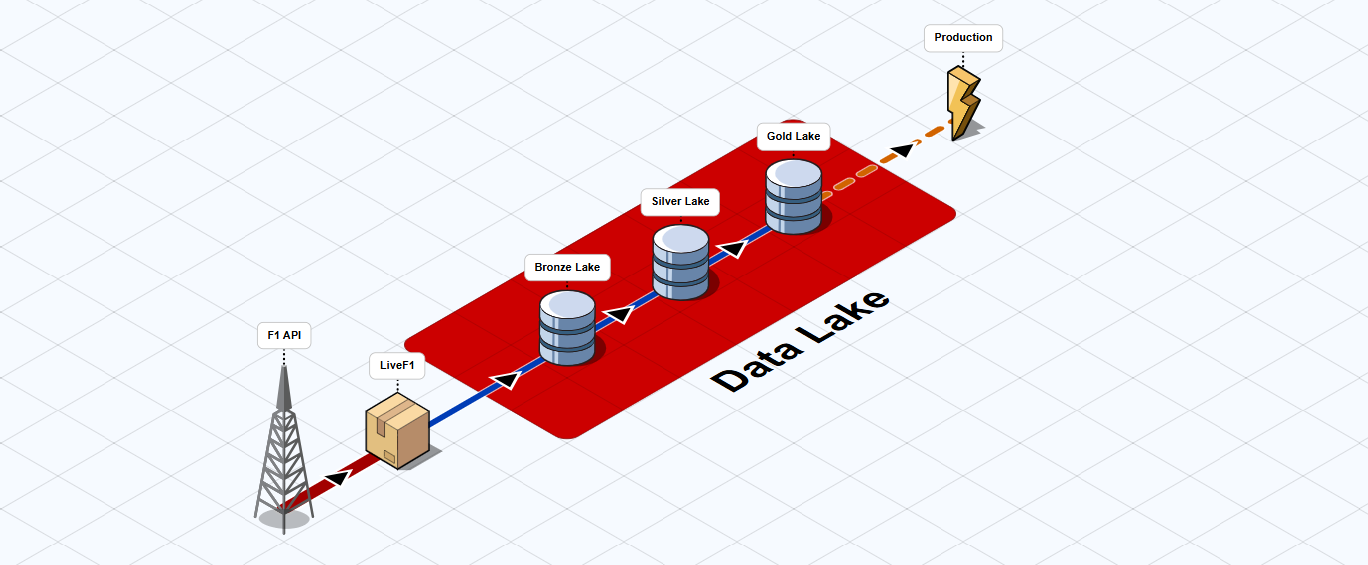

../_images/data_lake.png

Layer Details

Bronze Layer (Raw Data)

The Bronze layer stores the data coming from official F1 API or other sources in its original format, serving as the foundation of our data lake. Generally; more complex, refined, or useful data tables are sourced from Bronze Lake.

The coming data is parsed by predefined parsing functions in LiveF1. It is good to keep in mind that, topic names sometimes differ from one session to another. In that case, some topic names may not be covered. Please open an issue for that cases, or you can implement and contribute.

Example: Loading Raw Data
 # Get raw timing data
 session = livef1.get_session(2024, "Spa", "Race")

 raw_data = session.get_data("TimingData")  # Loads data and puts to Bronza Lake
 print(raw_data.head())

Silver Layer (Refined Data)

The Silver layer contains cleaned, validated, and enriched data ready for analysis.

The Silver layer and Gold layer needs to be fed from other tables to be generated. Tables can be sourced from the tables in same level or lower level. The default tables are already registered with their processing functions, see Default Silver and Gold Tables.

Example: Generating Registered Silver Tables
 # Generate silver layer tables
 session = livef1.get_session(2024, "Spa", "Race")

 session.generate(silver=True)  # Process Silver Tables

 # Access refined data
 laps_data = session.laps # Get from Silver lake
 print(laps_data.head())

Gold Layer (Analytics Ready)

The Gold layer provides optimized, aggregated data ready for business intelligence and machine learning.

Example: Accessing Gold Layer Data
   import livef1

   session = livef1.get_session(
      2024,
      "Belgian",
      "Qualifying"
   )

   ## ...Register gold tables here...

   # Generate all tables
   session.generate(gold=True) # We should set gold as True.

Registering Custom Tables

In the previous examples, LiveF1 generates the silver tables that are already registered as defauls such as laps, carTelemetry etc. But what is the registered tables? Registered tables are the tables where their ETL function is already been set. There are some default ones that is registered inside LiveF1, and also new tables can be registered as well. So how to register new tables?

Example: Registering Custom Silver Tables
import livef1

# Generate silver layer tables
session = livef1.get_session(2025, "British", "Race")

@session.create_silver_table(
   table_name = "RaceLeaders",
   source_tables = ["Timing_Data"],
   include_session = True
)
def race_leaders(
   session, # Since include session is True, session should be added as parameter
   Timing_Data # Source tables with the original name should be added as parameters
   ):
   tmg_df = Timing_Data
   tmg_df["DriverName"] = [session.get_driver(driver_no).FullName for driver_no in tmg_df["DriverNo"]]
   tmg_df[tmg_df["Position"] == "1"][["DriverName", "DriverNo","GapToLeader", "Position"]].reset_index(drop=True)

   return tmg_df

session.generate() # Generate registered Silver lake
print(session.RaceLeaders)
...
...
11:57:07 - The callback function for the SILVER table 'RaceLeaders' was set. # Your silver table function was registered.
11:57:07 - The callback function for the SILVER table 'laps' was set.
11:57:07 - The callback function for the SILVER table 'carTelemetry' was set.
11:57:07 - Topics to be loaded : ['TimingData', 'TrackStatus', 'Position.z', 'TyreStintSeries', 'Timing_Data', 'RaceControlMessages', 'SessionStatus', 'track_regions', 'CarData.z'] # You should see the source tables you use in that list.
...
...
11:57:23 - Silver tables are being generated.
11:57:24 - 'RaceLeaders' has been generated and saved to the silver lake. You can access it from 'session.RaceLeaders'.
11:57:29 - 'laps' has been generated and saved to the silver lake. You can access it from 'session.laps'.
11:57:53 - 'carTelemetry' has been generated and saved to the silver lake. You can access it from 'session.carTelemetry'.
...
...

|    | DriverName      |   DriverNo | GapToLeader   |   Position |
|---:|:----------------|-----------:|:--------------|-----------:|
|  0 | Charles LECLERC |         16 |               |          1 |
|  1 | Lewis HAMILTON  |         44 | LAP 3         |          1 |
|  2 | Charles LECLERC |         16 | LAP 11        |          1 |
|  3 | Carlos SAINZ    |         55 | LAP 13        |          1 |
|  4 | Lewis HAMILTON  |         44 | LAP 20        |          1 |
|  5 | Oscar PIASTRI   |         81 | LAP 27        |          1 |
|  6 | George RUSSELL  |         63 | LAP 31        |          1 |

Now, lets create multiple tables that source from each other.

Example: Registering Silver and Gold Tables together
import livef1

session = livef1.get_session(
   2024,
   "Belgian",
   "Qualifying"
)

@session.create_silver_table(
   table_name = "SectorDiff",
   source_tables = ["laps"], # This time we source from a default silver table to create a silver table.
   include_session = True
)
def sector_diff(session, laps):
   df = laps.groupby("DriverNo")[["Sector1_Time","Sector2_Time","Sector3_Time"]].min().reset_index()
   df["sector1_diff"] = (df["Sector1_Time"] - df["Sector1_Time"].min()).dt.total_seconds()
   df["sector2_diff"] = (df["Sector2_Time"] - df["Sector2_Time"].min()).dt.total_seconds()
   df["sector3_diff"] = (df["Sector3_Time"] - df["Sector3_Time"].min()).dt.total_seconds()
   df["DriverName"] = df["DriverNo"].map(lambda x: session.drivers[x].FullName)
   return df


@session.create_gold_table(
   table_name = "SectorLeaders",
   source_tables = ["SectorDiff"], # This time we source from a newly registered silver table to create a gold table.
   include_session = True
)
def sector_diff(session, SectorDiff):
   return SectorDiff.iloc[SectorDiff[["sector1_diff","sector2_diff","sector3_diff"]].idxmin().values]

# Generate all tables
session.generate(silver=True, gold=True) # We should set gold as True.
print(session.SectorDiff.head())
# |    |   DriverNo | Sector1_Time           | Sector2_Time           | Sector3_Time           |   sector1_diff |   sector2_diff |   sector3_diff | DriverName      |
# |---:|-----------:|:-----------------------|:-----------------------|:-----------------------|---------------:|---------------:|---------------:|:----------------|
# |  0 |          1 | 0 days 00:00:31.941000 | 0 days 00:00:50.837000 | 0 days 00:00:30.321000 |          0.05  |          0     |          0.131 | Max VERSTAPPEN  |
# |  1 |         10 | 0 days 00:00:32.278000 | 0 days 00:00:51.707000 | 0 days 00:00:30.465000 |          0.387 |          0.87  |          0.275 | Pierre GASLY    |
# |  2 |         11 | 0 days 00:00:32.216000 | 0 days 00:00:51.068000 | 0 days 00:00:30.423000 |          0.325 |          0.231 |          0.233 | Sergio PEREZ    |
# |  3 |         14 | 0 days 00:00:32.191000 | 0 days 00:00:51.425000 | 0 days 00:00:30.543000 |          0.3   |          0.588 |          0.353 | Fernando ALONSO |
# |  4 |         16 | 0 days 00:00:32.040000 | 0 days 00:00:51.176000 | 0 days 00:00:30.428000 |          0.149 |          0.339 |          0.238 | Charles LECLERC |

print(session.SectorLeaders.head())
# |    |   DriverNo | Sector1_Time           | Sector2_Time           | Sector3_Time           |   sector1_diff |   sector2_diff |   sector3_diff | DriverName     |
# |---:|-----------:|:-----------------------|:-----------------------|:-----------------------|---------------:|---------------:|---------------:|:---------------|
# | 13 |         31 | 0 days 00:00:31.891000 | 0 days 00:00:51.947000 | 0 days 00:00:30.437000 |          0     |           1.11 |          0.247 | Esteban OCON   |
# |  0 |          1 | 0 days 00:00:31.941000 | 0 days 00:00:50.837000 | 0 days 00:00:30.321000 |          0.05  |           0    |          0.131 | Max VERSTAPPEN |
# | 19 |         81 | 0 days 00:00:32.104000 | 0 days 00:00:51.417000 | 0 days 00:00:30.190000 |          0.213 |           0.58 |          0     | Oscar PIASTRI  |

Processing Methods

LiveF1 provides methods for processing data through each layer:

Method

Description

load_data()

Loads raw data into Bronze layer

get_data()

Gets loaded data if loaded, if not executes load_data() first.

generate(silver=True)

Processes Silver tables

generate(gold=True)

Processes Gold tables

Default Silver and Gold Tables

Level

Name

Description

Silver

laps

Lap by lap information for each driver.

Silver

carTelemetry

Telemetry data with car and position telemetry and additional track informations.
